zb10-24(380)矿用防爆型普通开关型阀门电动执行器

发布时间：2024-05-07 15:00:24

0514-87227666

0514-85862666

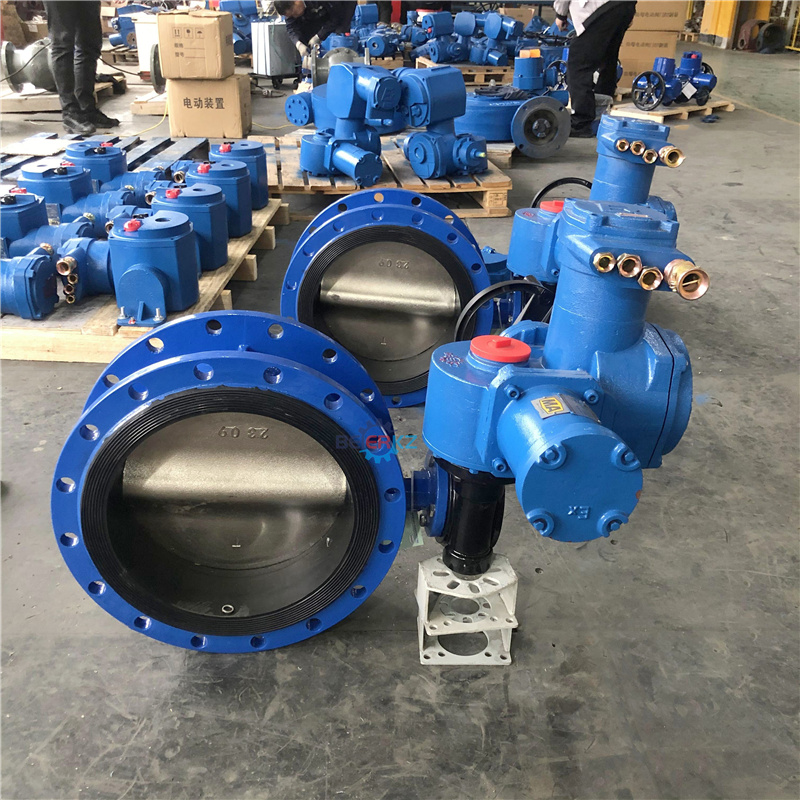

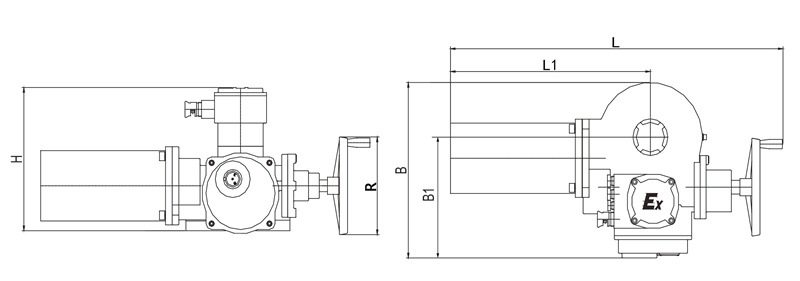

产品详情产品尺寸产品图片

凯发k8旗舰厅的产品展示

一、zb10-24(380)矿用防爆型普通开关型阀门电动执行器用途与分类
zb矿用系列隔爆型多回转阀门电动装置，很简单地与阀门装配起来配套自动控制使用，适用于控制阀门的开启.关闭.现场控制或远程开关控制.调节控制.总线控制等，是阀门.风门集控和自动控制必不可少的驱动装置。该产品具有功能全面.控制系统先进.性能可靠.控制系统先进使用维护方便.体积小等优良特点，在煤矿.化工.石油石化.电力.钢铁.冶金.水处理.造纸等行业中得到广泛好评和应用。可适用于闸阀.截止阀.节流阀.隔膜阀.水闸门或蜗轮蝶阀.蜗轮球阀.蜗轮风门等阀门配套使用。

二、zb10-24(380)矿用防爆型普通开关型阀门电动执行器使用环境
1. 额定电压：三相 ac380v.ac660(特殊订货：单相 ac220v / ac127v / ac110v)
2. 环境温度： -20℃~ 60℃
3. 隔爆等级：危险环境 exdimb.exdiibt4
4. 额定频率：50hz （特殊订制60hz）
5. 平均相对湿度：不大于95％rh( 25℃)
6. 大气压力：80kpa~106kpa
7. 防护等级：ip55 .ip65.ip67
8. 控制电压：小于 ac 220v / dc 60v
9. 工作时间：短时10分钟(特殊订货15-60分)
10. 现场环境：无破坏或腐蚀性气体的地方
11. 振动要求：无强烈震动和冲击的地方

三、zb10-24(380)矿用防爆型普通开关型阀门电动执行器结构及组成
此zb系列电动装置由减速器.电动机.力矩控制器.行程控制器.开度指示器.手— 电动切换机构.手轮及电气部分组成。采用了圆止口和o型圈密封；并增加了隔爆面结构，其传动原理如(图3)所示。
1. 减速器：由一对直齿轮和蜗轮等组成。电动机的动力经减速器传递给输出轴
2. 电动机：隔爆型采用ybdf型阀门专用三相异步电动机。
3. 力矩器：力矩控制器原理，当输出轴上受到一定转矩力度之后，蜗杆除旋转外还产生轴向位移，从而带动曲拐，使撞块产生角位移，进而压迫凸轮。当输出轴上的转矩增大到整定转矩时，曲拐带动凸轮顶动微动开关动作，发出过扭矩报警信号，切断电机控制电源或控制箱内的电源使电机无电而停止转动，从而实现对电动执行机构输出转矩的控制保护，达到保护电动装置或阀门的作用
4. 行程控制器：齿轮与齿轮之间采用十进制计数器原理，控制精度高。其工作原理为：由减速箱内的一对大小伞齿轮带动主动小齿轮(z=8)，再带动行程控制器工作。首先调整好开向或关向的行程，如果行程控制器按阀门开和关的位置已调整好，当控制器随输出轴转动到预先调整好的位置(圈数)时，则凸轮将转动90°，迫使微动开关动作，切断电机或控制线电源，使电机停转，从而实现对电动执行机构行程的极限(转圈数)的保护控制。

5. 开度指示器：
带有闪光运行开关.开关位置指示.开关电阻输出角度指示，其结构见图5。输入齿轮由计数器个位齿轮带动，经减速后，指示盘随阀门的开关过程同时转动，以指示阀门的开和关。电位器的轴和指示盘同步转动，供远传开度指示用，移动转圈数调整齿轮可以改变转圈数。开度指示器内设一微动开关和凸轮，当电动执行机构运转时，旋转凸轮周期性地使微动开关动作，其频率为输出轴转动一圈动作一次或二次，可供闪光信号等使用。
开度电位器的调整：开度电位器旋转角度为270°旋转角，当调整行程时首先松开电位器轴上的顶丝，将计数器齿轮调整到相应的变比档位，在调整好电动装置行程限位开到位和关到位，依据带电位器齿轮的旋转方向，挂接好电位器紧固好电位器顶丝(此时电位器的旋转角度应该小于270°大于180°)，挂接电位器时在起始位应当留有一定的余量。
6. 手电动切换机构：
电动装置电动时，一定要把手轮退回到手动位置，防止手轮跟转造成伤害。手/电动切换操作时应依据开或关阀的方向，缓推手轮(防止电机惯性带动手轮旋转造成伤害)使手动连接装置与蜗杆可靠连接，进行手动操作。
四、zb10-24(380)矿用防爆型普通开关型阀门电动执行器安装与拆卸
1. 此电动装置的安装形式无原则要求（严禁倒立），但电机处于水平状态，电气箱盖处于水平或垂直向上状态为推荐安装形式，这样有利于润滑.调试.维护和手动操作；
2. 安装时应保证维修检查人员拆卸各部件所需的空间；
3. 安装阀门连接的牙嵌轴向间隙不少于1~2mm；
4. 当用于明杆阀门时，应检查阀杆伸出量与阀杆护套的长度是否相符；
5. 当需要拆卸时，应先将手动手轮旋转数圈，在阀门稍开状态下进行。
6. 安装前应检查铭牌的技术参数与安装环境是否相符合。
7. 打开接线盒，拧开电缆引入装置的螺母，将电缆线与接线盒中接线端子牢固相连接，盖上接线盒并拧紧螺丝；
8. 打开接线盒，用扳手拧开电缆引入装置的压紧螺母，将电缆线与接线盒中接线端子牢固相连接，确认无误后盖上接线盒上盖，并拧紧紧固螺丝端子接线应牢靠，应按图13所示的方法，用弯头夹住电线。接线盒有4个引入装置，1个引入电机动力电缆，三个引入控制电缆，使用的动力线电缆必须有地线，并与接线盘上的接地端子相接。引入电缆直径规格见表4。接好线后应装好压紧密封圈，密封圈的邵氏硬度应为45~55 度，损伤及老化的应及时更换。
