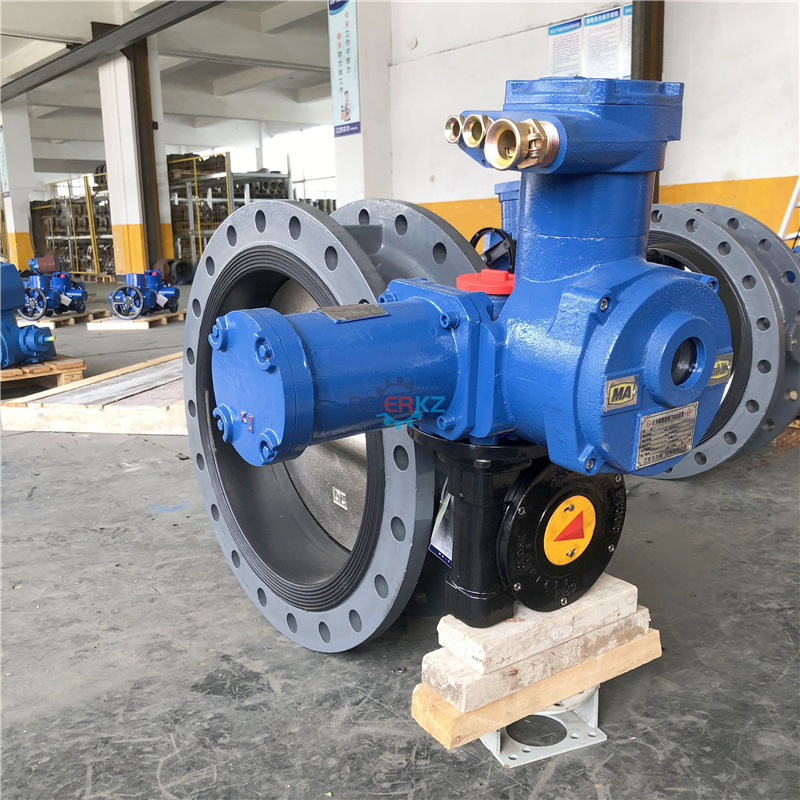

dn500软密封法兰蝶阀用z30矿用隔爆型阀门电动执行器

发布时间：2024-04-25 16:36:33

0514-87227666

0514-85862666

产品详情产品尺寸产品图片

凯发k8旗舰厅的产品展示

一、dn500软密封法兰蝶阀用z30矿用隔爆型阀门电动执行器用途
zb矿用系列隔爆型多回转阀门电动装置，很简单地与阀门装配起来配套自动控制使用，适用于控制阀门的开启.关闭.现场控制或远程开关控制.调节控制.总线控制等，是阀门.风门集控和自动控制必不可少的驱动装置。该产品具有功能全面.控制系统先进.性能可靠.控制系统先进使用维护方便.体积小等优良特点，在煤矿.化工.石油石化.电力.钢铁.冶金.水处理.造纸等行业中得到广泛好评和应用。可适用于闸阀.截止阀.节流阀.隔膜阀.水闸门或蜗轮蝶阀.蜗轮球阀.蜗轮风门等阀门配套使用。

二、dn500软密封法兰蝶阀用z30矿用隔爆型阀门电动执行器分类
zb系列系列阀门电动装置按控制方式分为：矿用开关隔爆型.矿用一体化隔爆型.矿用兼本安一体化隔爆型.矿用总线隔爆型等。按连接方式，分为：转矩型和推力型。
隔爆型产品有dⅰ和dⅱbt4两种，dⅰ适用于煤矿非采掘工作面；dⅱbt4用于工厂，适用于环境为ⅱa.ⅱb级t1~t4组的爆炸性气体混合物。(详见gb3836. 1).采用隔爆外壳，把可能因火花，电弧的电路部分与壳体外爆炸性气体混合物隔开，从而达到隔爆的。
本产品若为ⅰ类隔爆，则性能符合gb3836. 1-2010《爆炸性环境第1部分：设备通用要求》.gb 3836.2-2010《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》的有关规定。电气性能方面遵守jb/t8529- 1997《隔爆型阀门电动装置技术条件》和 gb/t 24922-2010《隔爆型阀门电动装置技术条件》，5e7经国家防爆电气产品质量监督检验测试中心检定，取得了全系列的防爆合格证，可广泛应用于煤矿井上.井下的管道阀控系统中。

三、dn500软密封法兰蝶阀用z30矿用隔爆型阀门电动执行器使用环境
1. 额定电压：三相 ac380v.ac660(特殊订货：单相 ac220v / ac127v / ac110v)
2. 环境温度： -20℃~ 60℃
3. 隔爆等级：危险环境 exdimb.exdiibt4
4. 额定频率：50hz （特殊订制60hz）
5. 平均相对湿度：不大于95％rh( 25℃)
6. 大气压力：80kpa~106kpa
7. 防护等级：ip55 .ip65.ip67
8. 控制电压：小于 ac 220v / dc 60v
9. 工作时间：短时10分钟(特殊订货15-60分)
10. 现场环境：无破坏或腐蚀性气体的地方
11. 振动要求：无强烈震动和冲击的地方

四、dn500软密封法兰蝶阀用z30矿用隔爆型阀门电动执行器安装与拆卸
1. 此电动装置的安装形式无原则要求（严禁倒立），但电机处于水平状态，电气箱盖处于水平或垂直向上状态为推荐安装形式，这样有利于润滑.调试.维护和手动操作；
2. 安装时应保证维修检查人员拆卸各部件所需的空间；
3. 安装阀门连接的牙嵌轴向间隙不少于1~2mm；
4. 当用于明杆阀门时，应检查阀杆伸出量与阀杆护套的长度是否相符；
5. 当需要拆卸时，应先将手动手轮旋转数圈，在阀门稍开状态下进行。
6. 安装前应检查铭牌的技术参数与安装环境是否相符合。
7. 打开接线盒，拧开电缆引入装置的螺母，将电缆线与接线盒中接线端子牢固相连接，盖上接线盒并拧紧螺丝；
8. 打开接线盒，用扳手拧开电缆引入装置的压紧螺母，将电缆线与接线盒中接线端子牢固相连接，确认无误后盖上接线盒上盖，并拧紧紧固螺丝端子接线应牢靠，应按图13所示的方法，用弯头夹住电线。接线盒有4个引入装置，1个引入电机动力电缆，三个引入控制电缆，使用的动力线电缆必须有地线，并与接线盘上的接地端子相接。引入电缆直径规格见表4。接好线后应装好压紧密封圈，密封圈的邵氏硬度应为45~55 度，损伤及老化的应及时更换。
