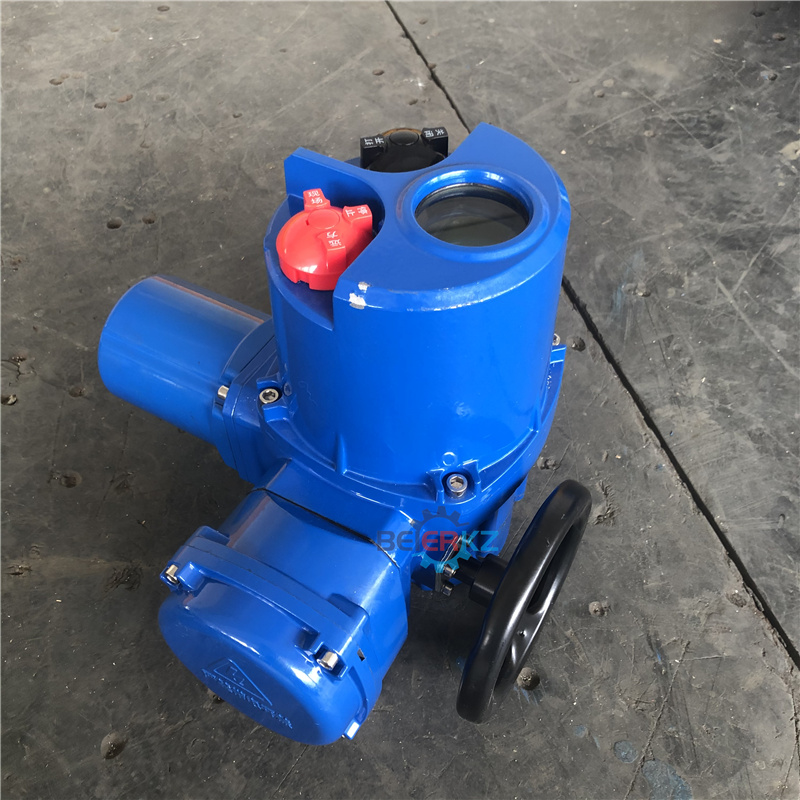

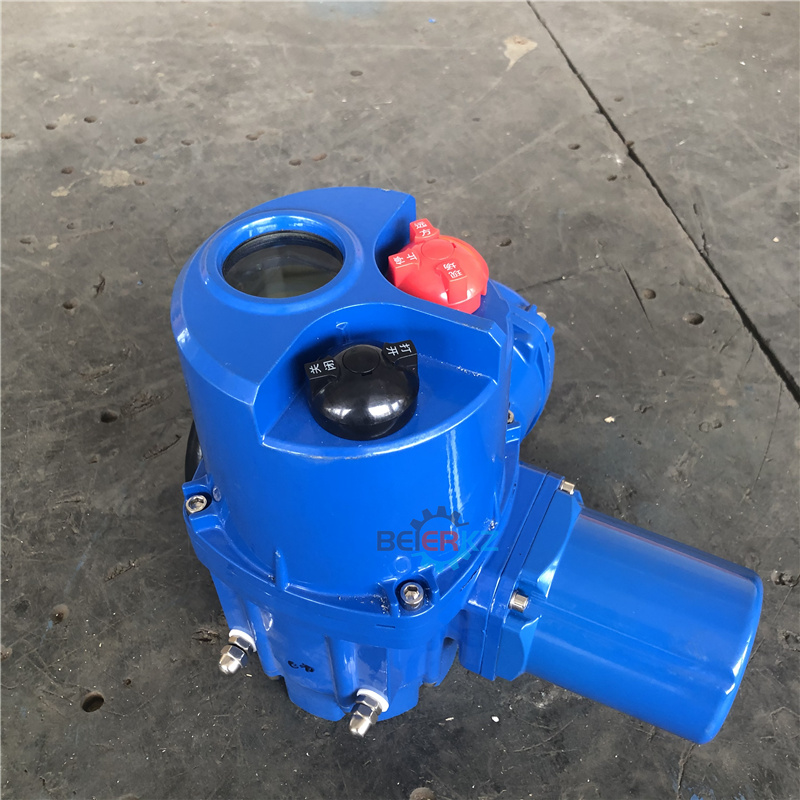

q30智能开关型阀门电动执行机构

发布时间：2023-07-06 17:13:51

0514-87227666

0514-85862666

产品详情产品尺寸产品图片

凯发k8旗舰厅的产品展示

一、q30智能开关型阀门电动执行机构用途和分类
pl系列阀门电动装置是电动阀门的驱动装置，很方便地与阀门配套使用，适用于控制阀门的开启、关闭、现场控制和远控操作调节、总线控制等，是阀门和风门集控和自动控制必不可少的驱动装置。
适用于球阀、蝶阀、风门等90(特殊可做350°)回转型的阀门。该产品具有功能全面、控制系统先进、性能可靠、使用维护方便、体积小等特点，在电力、钢铁、石化、冶金、水处理、造纸等行业中得到广泛好评和应用。
pl系列阀门电动装置分为：常规户外标准型、隔爆型、整体一体化型和调节型、智能非侵入式总线型控制等。

二、q30智能开关型阀门电动执行机构智能型模块特点
3.14采用欧洲先进原装产品作为中央微处理器，结合现代先进的电子技术、集成smt贴装工艺，模块工作电源电压范围宽，抗干扰能力强，可在线编程，满足阀门恶劣的工作环境、持续稳定运行、控制精准的要求。
3.15非侵入式设计，调试简单、直观；全视角lcd菜单式显示界面：有中英文二种语言可选；中央微处理器自带eeprom断电自记忆功能呢，对阀门设置参数和实时运行显示数据储存；各种故障信息、阀头开度、负载适时电流、输入电流信号值、阀头工作状态、控制方式选择、总线功能选择、行程设定等阀头所有参数与状态都可以在lcd显示屏上进行显示、设定。
3.16模块输出位移精确定位，整体比例调节型模块将放大器、模块转换、位置发送功能集成在一起，真正实现机电一体化、控制一体化，调节型模块接收4-20ma电流，输出4-20ma电流信号。开关型模块接收电位器电阻信号，通过可控硅控制阀头的开关。
3.17、为克服阀头的惯性惰走，精确定位，调节型模块具有反接制动功能。
3.18、四位非贯通式磁钢控制电气壳内的霍尔元件操作。
3.19、电子刹车及无火花换相技术，可控硅元件控制输出，通过软硬件二级互锁确保输出正常。同事采用负载切断时，无火花换相技术。
3.20、电气输出可任意组态，以满足不同工况需求。
3.21、完备的多重保护功能：
a:输入、输出信号光电隔离，具有2.5kvrms高电压保护功能；
b:双向超行程保护功能呢：当执行机构输出有效行程超过设定行程时，该功能起作用，lcd显示屏开过载或关过载报警，同时有一对无源开关点与报警信号点闭合，提示现场操作任人员；
c:自动鉴相、换相功能：试试检测相序，当出现错相导致电机运行方向错误时，模块自动光比阀头惊喜换相；
d:缺相检测：模块带有输入电源缺相检测与输出电机缺相检测，出现缺相时，模块自动光比阀头，故障报警信号点闭合；
e:电机过热、瞬间反转、断电、过载等综合故障报警；
f:断信号保护功能：当信号意外中断时执行机构停在当前工作位置不会造成全开、全光的现象，保证整个系统的稳定性、安全性，古筝报警信号点闭合；
g:控制状态的密码锁定功能；
h:传感器故障保护：位置传感器本身故障或执行器运行后连续5s未采集到信号变化、或与开阀、关阀信号相反等，模块自动光比阀头，lcd屏上：“全开”“全关”同时闪烁，故障报警信号点闭合。
3.22、选用单圈电位器或多圈电位器二种角度检测方式。
3.23、自动切换功能：系列模块可实现“远程自动/远程手动/手动”三种工作状态切换；远程开阀、关阀信号可接收dc24v、ac220v二种有效信号；红外遥控操作，与现场操作设置方法相同；系列模块均可以在开关型、调节型进行任意转换。
3.24、现场总线功能(可选):可选配rs485工业总线通讯接口，可选配modbus rtu与profibus通讯协议，也可根据要求设定其他通讯接口与协议、
3.25、esd紧急事件功能选择：紧急动作原位、全开、全关，一般出厂时设为保留原位方式。
3.26、全行程设定，输入输出标定功能。

三、q30智能开关型阀门电动执行机构订货码
1、产品形式：pl系列产品
2、功能选择：表示普通型，e表示防爆型，w表示整体型、a表示调节型，i表示智能非侵入式型、 b表示总线型、d表示特殊。
3、额定输出力矩：分档如下表1.单位n.m(kfg.m)
4、连接方式：f表示法兰号，d表示特殊。
5、转速：输出轴转速为0.5r/min(转/分)、1r/min、1.5r/min、2r/min、3r/min、4r/min。
6、功能：s表示常规型，f表示信号反馈4-20ma,r表示遥控，k表示普通带按钮，d表示特殊。
7、电压：2表示ac220v,3表示ac380v、4表示ac415v,d表示特殊。
示范如下：
型号为pls11f05-0.5s3的解释：pl系列产品，s常规普通型产品，输出力矩为110kgf.m,与阀门连接的法兰号为f05,转速为0.5转/分、常规型电ac380v.
