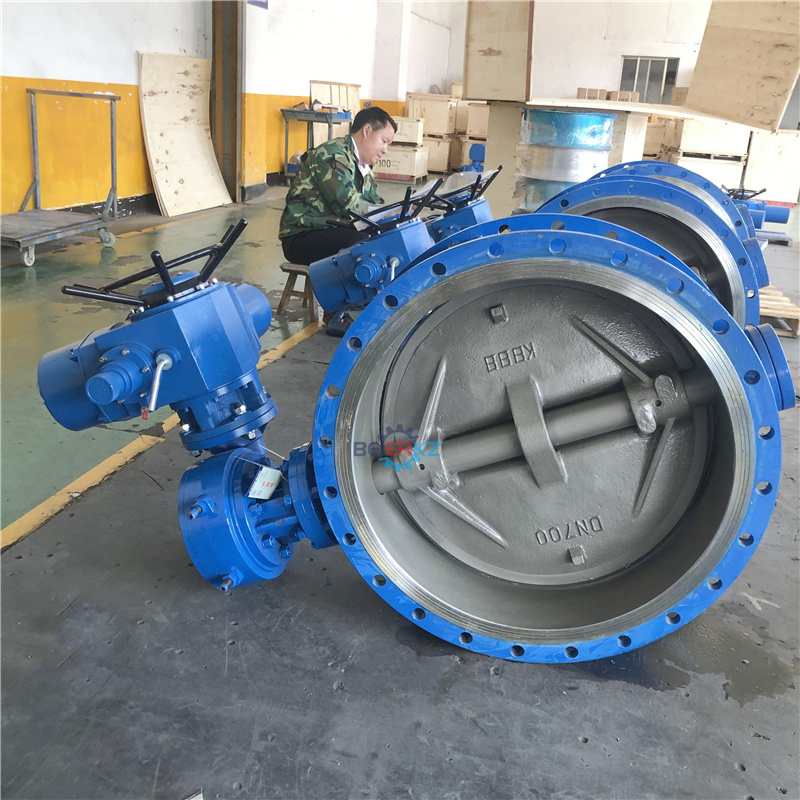

d943h 16c dn700智能一体化三偏心电动蝶阀

发布时间：2024-05-23 16:58:07

0514-87227666

0514-85862666

产品详情产品尺寸产品图片

凯发k8旗舰厅的产品展示

一、d943h 16c dn700智能一体化三偏心电动蝶阀简介：
智能调节型三偏心电动蝶阀进水管手电两用蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱通道内，圆盘形堞板统着轴线旋转，旋转角度为0°～90°之间，旋转到90°时，堞阀处于全开状态。本类软密封阀门在管道中一般应当水平安装。手电两用埃阀由橡胶密封堞阀和碳钢或不锈钢阀板、阀杆构成。电动软密封堞阀适用于温度80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流里和截流介质的作用。

二、d943h 16c dn700智能一体化三偏心电动蝶阀主要技术参数电源：
电机为三相交流，380v(特殊订货660v、440v或220v)，50hz(特殊订货60hz)；控制线电压：220/50hz(特殊订货60hz):
远程控制电压24vdc。
环境温度：-20- 60℃（特殊订货-60- 80℃）
相对温度：s90％(25℃时)普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所：
防爆型产品有di和ii町4两种，di适用于煤矿非采掘工作面；dii bt4用于工厂，适用于环境为iia、iib级t1-t4组的爆炸性气体混合物。
防护等级：户外型和防爆型为1p55(可订制p67)。
工作制：为短时10分钟（可订制30分钟）。
三、d943h 16c dn700智能一体化三偏心电动蝶阀主要特点：
1、碳钢材质wcb电动法兰三偏心蝶阀采用三偏心结构，即在普通金属硬密封双偏心蝶阀的基础上增加了一个角度偏心。这个角度偏心的主要作用是：使阀门在开启或关闭动作的过程中，密封环与阀座之间的任意一点都会迅速脱开或接触，做到密封副之的无摩擦，大大的延长了阀门的使用寿命；
2、电动法兰三偏心蝶阀采用了径向动平衡密封系统，通过优化设计，蝶板的进出口两侧受力近似平衡，阀门达到进出口双向可靠的密封能的同时，有效的降低了阀门的开启力矩（约为普通蝶阀的2/3）：
3、蝶板密封环有片状不锈钢和石墨、碳纤维、pte等材料复合而成，不锈钢片为主密封，非金属夹层为辅助密封，这种双重密封结构，使阀门密封更可靠。蝶板密封环采用石墨/碳纤维/pte等夹层材料，与普通蝶阀的橡胶市面板材质相比，具有更环保、更耐磨、更耐冲刷、等优点。

四、d943h 16c dn700智能一体化三偏心电动蝶阀的常见故障及消除方法：
1、安装前道确认本厂产品性能和介质流向箭头是否与运动工况相符，并将阀门内腔插洗干净，不允许在密封圈和蝶板上有附有杂质异物，未清洗前绝不允许关闭蝶板，以免损坏密封圈。
2、碟板安装配套法兰建议采用碟阀专用法兰，即g54-91型承插悍钢制法兰。
3、安装在管道中的位置，位置为立装，但不能倒装。
4、使用中需要调节流量，有蜗轮箱进行控制。
5、开、闭次数较多的碟阀，在二个月左右时间，打开蜗轮箱盖，检查黄油是否正常，应保持适量的黄油。
6、检查各联接部位要求压紧，即保证填料的蜜蜂性，又可保证阀杆转动灵活。
7、金属密封蝶阀产品不适合安装于管路末端，如必须安装于管路末端，需采取配装出口法兰，防止密封圈积压，过位。
8、阀杆安装使用反应定期检查阀门使用效果，发现故障及时排除。
