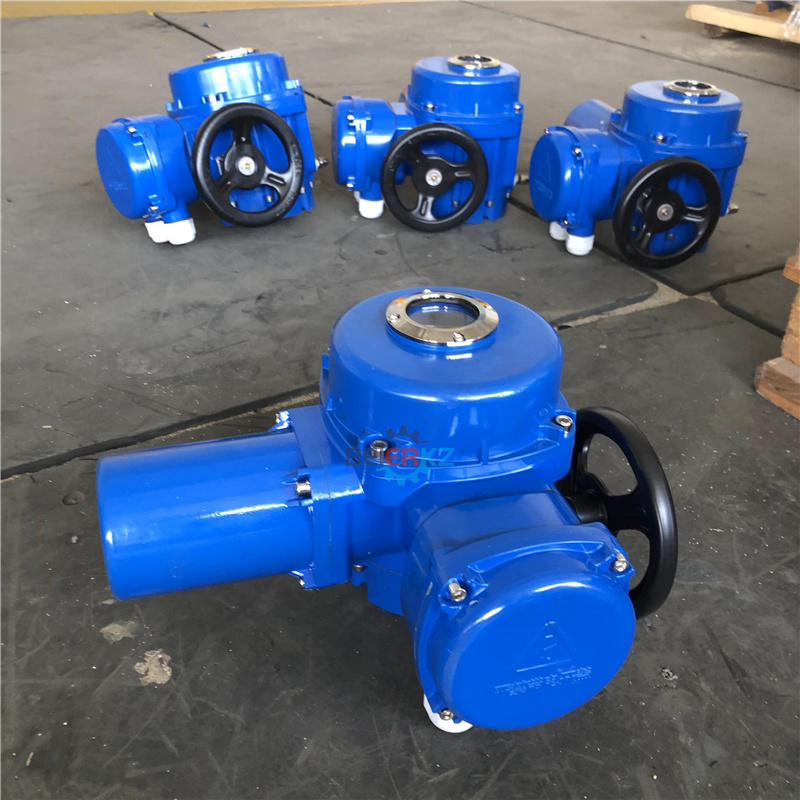

q40普通防爆型阀门电动装置

发布时间：2024-05-09 16:47:27

0514-87227666

0514-85862666

产品详情产品尺寸产品图片

凯发k8旗舰厅的产品展示

一、q40普通防爆型阀门电动装置简介：
部分回转普通防爆型阀门执行机构一般实现对阀门的开或关控制，阀门要么处于全开位置，要么处于全关位置，此类阀门不需对介质流量进行控制。特别值得一提的是开关型电动执行器因结构形式的不同还可分为分体结构和一体化结构。智能一体化电动阀门执行机构（通常称为整体型）：控制单元与电动执行器封装成一体，无需外配控制单元即可现实就地操作，远程只需输出相关控制信息就可对其进行操作。此结构的优点是方便系统整体安装，减少接线及安装费用，容易诊断并排除故障。但传统的一体化结构产品也有很多不完善的地方，所以产生了智能电动执行器。

二、q40普通防爆型阀门电动装置型号表示方法
型号示例：
q30-1表示户外型，输出转矩300n.m（30kgf.m）,输出转速1r/min.
qt120-0.75表示整体调节型，输出转矩1200n.m(120kgf.m),输出转速0.75r/min.
qb500-0.5表示隔爆型，输出转矩5000n.m（500kgf.m），输出转速0.5r/min.
按使用环境分：q为户外型，qb为隔爆型，qz为整体型，qt为整体调节型，qbz为整体隔爆型，qbt为调节隔爆型。转矩范围：50n.m—5000n.m。

三、q40普通防爆型阀门电动装置技术条件和性能参数
电源：电机为三相交流，380v（特殊订货660v，415v或220v），50hz；
控制线电压220v/50hz；远程控制电压24vdc。
工作环境
环境湿度：-20~ 60℃(特殊订货-60~ 80℃)
相对湿度：≤90%（25℃时）
普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有di和diibt4两种，
di适用于煤矿非采掘工作面；diibt4用于工厂，适用于环境为iia，iib级t1-t4组的爆炸性气体混合物
防护等级：户外型和防爆型为ip55（可订制ip65）
工作制：为短时10分钟
(一）常规型特点
1.该装置防尘、防雨、防轻腐蚀，其防护等级为ip55 (特殊订货ip65、ip67)
2.转矩控制机构动作可靠、调节方便、转矩重复精度高。
3.开向和关向可配装2到4只微动开关（特殊订货）。
4.采用阀门电动装置三相异步电机，起动转矩大、转动惯量小、使用寿命长等特点，f级绝缘。
5.工作制为短时10分钟（特殊订货30分钟）。
6.配有机械式(常规型)或液晶(常规型无）阀位指示器，可直观知道阀门的开度大小。
7.采用半自动手一电动切换机构，手动时需要切换手柄，电动时自动复位，结构简单、工作可靠、操作轻便。在断电情况下依然可以用手动功能来完成阀门的开启、关闭或调节。
8.有行程限位和过力矩限位等双重保护，保障了驱动装置和阀门的使用安全。
9.供电电源：常规为三相380v (土 10%)，50hz (特殊订货三相660v、415v、单相220v、60hz)。
10.防爆标志：exdiibt4 (常规型不防爆）
11.环境相对湿度：≤95% (25°c时）。
12.环境温度：-20 60℃ (特殊订货-40 100°c)。
